电磁铁电磁开关主要技术参数规格
电磁铁常用规格表
| 性能及规格 |
|
|
|
|
|
| 型号 | MQ401 | MQ402 | MQ2626双向电磁推杆 | MQC0620微型双向磁保持推拉 | MQC0808(微型双向磁保持推拉) |
| 外型尺寸mm | 32.5*26*20 | 45*28*23.8 | 26*26*30 | 6*6*6.3*12.5 | 8X8X11 |
| 工作电压 | 9V 12V (DC) | 9V 12V (DC) | 48V (DC) | 5VDC | 5VDC |
| 初吸力 | (3mm) 150g | 推力(7mm)170g | (3mm) | 2.3mm=4g | 2.4mm=10g |
| 终吸力 | (0mm)1500g | (0mm)1800g | (0mm) | 保持力10g | 双向保持力0mm=50g |
|
直流电阻 |
40Ω | 80Ω | 20Ω | 动作电流5-7A | 动作电流5-7A |
|
|
|
|
|
|
| 型号 | MQ405 | MQ405B推力型 | MQ406 | MQ403B |
| 外型尺寸mm | 42*34*26 | 42X26X34 | 27.5*17*12 | 20*11*12 |
| 工作电压 | 22VC(DC)保持10V 12V 24V | 12、24 | 9V 12V (DC) | 5,9,12V DC |
| 初吸力 | (8mm)200~700g | 8mm=200~700g | (7mm) 50g | (3mm)10g |
| 终吸力 | (0mm)2000~3000g | 0mm=2000~3000g | (0mm)1200g | 0mm=150g |
| 直流电阻 | 42Ω,30Ω | 55Ω |
|
|
|
|
|
|
| 型号 | MQ406C推动式 | 406D内置复位型 | MQ407(吸合顶杆式) | MQ408 |
| 外型尺寸mm | 27*17*12 | 27X17X12 | 46X19X23 | Ø13*23 |
| 工作电压 | 6,9,12V DC | 6、12、24 | 12,24 | 24V(DC) |
| 初吸力 | 推力(5mm)100g | 4mm=100g | 8mm=500g | (3mm)50g |
| 终吸力 | 0mm=250g | 0mm=1000g | 0mm=2500g | (0mm)600g |
| 直流电阻 | 32.2Ω | |||
| 性能及规格 | ||||
| 型号 | MQ409 | MQ410 | MQ411 | MQ411A |
| 外型尺寸mm | 37*26*20 | 38*44*60 | 78*38*48 | 80*38*48 |
| 工作电压 | 9V 12V 24V(DC) | 12V | 12V,24V | 24V,33.6V |
| 初吸力 | 7mm150g | 8mm=1.5kg~2.5kg | (8-10mm)2kg-3.5kg | (8-10mm)2.5-3.97kg |
| 终吸力 | 0mm1500g | 2.4kg~4.8kg | (0mm)8kg | (0mm)10.5kg |
| 15.8Ω | 13Ω | 5Ω, 13.5Ω | 20Ω,25Ω | |
| 性能及规格 |  |
|||
| 型号 | MQ412 | MQ413 | MQ415（磁保持） | MQC16磁保持双向 |
| 外型尺寸mm | 73*51*45 | 62*25.8*35.25 | 41.6*25*25 | 30*16*14 |
| 工作电压 | DC24V | DC24V,12V | DC24V | 24VDC |
| 初吸力 | 10mm3.5kg2A(15mm)3kg(4A) | (8mm)1.2kg~1.5kg | 推力1000g | 5mm70g |
| 终吸力 | 0mm6kg | 0mm3kg | 磁保持1kg | |
| 性能及规格 | ||||
| 型号 | MQ403B | MQ413B推动型 | MQ423推力型 | MQ410B推力型 |
| 外型尺寸mm | 22*11*12 | 62X25.8X32.5 | Ø26X40(46.7) | 60*38*44 |
| 工作电压 | 5,9,12V DC | 12、24 | 24 | 12V ,24VDC |
| 初吸力 | (3mm)10g | 8=1200g | 6mm=85g | 4mm2.5kg |
| 终吸力 | 0mm=150g | 0=3000g | 0mm500g | 0mm5kg |
| 性能及规格 | ||||
| 型号 | MQ12Z | MQ15Z | MQ15拉力型 | MQ422推力型 |
| 外型尺寸mm | 21.5*14.5*17 | 17*9.3*17 | 40*17*15 | 22*15*10 |
| 工作电压 | 12V | 9V | 18-33V DC | 36V DC |
| 初吸力 | (3mm)60g | (3mm)50g | 5mm=80g | 5mm=140g |
| 终吸力 | (0mm)600g | 0mm)500g | 0mm=500g | 0mm=300 |
| 110Ω | 65Ω | |||
| 性能及规格 | ||||
| 型号 | MQ26拉力型 | MQ0522推力电磁铁 | MQF62防暴电磁铁 | MQS23清纱电磁铁 |
| 外型尺寸mm | φ26*50 | 22*15*10 | Φ40*64 | 23*14*19 |
| 工作电压 | 18-33V DC | 12,18,24VDC | 24VDC3.2A | 24-36VDC |
| 初吸力 | 15mm=1000g | 5mm50g | 10mm=4-5.2kg
20mm=1.6kg |
4mm=80g |
| 终吸力 | 0mm=2-3kg | 15kg | 0mm2.5kg | |
| 性能及规格 | ||||
| 型号 | MQ0450推力电磁铁 | MQ2041 | MQ61B推拉电磁铁 | MQ0615小型电磁铁 |
| 外型尺寸mm | φ12*50 | Ø20*41 | φ40*60 | 15*13*15 |
| 工作电压 | 12VDC | 12V0.9A24V DC1.8A通电率12% | 24VDC | 24V DC |
| 初吸力 | 5mm60g | 12V5mm=200g24V550G | 10mm=3kg | 3mm=70 |
| 终吸力 | 0mm500g | 0mm=1000g | 0mm200g | |
| 型号 | MQ0620 | MQX35电磁铁 | MQ1026 | MQ1054 |
| 外型尺寸mm | 20*16*13 | φ35*50 | 26*24*23 | 54*31*28 |
| 工作电压 | 24VDC0.44A | 24V DC | 12VDC | 24VDC |
| 初吸力 | 5mm110g | 10mm1.2-2kg | 5mm400g | 8mm1kg12mm0.68 |
| 终吸力 | 0mm1kg | 0mm1500g | 5kg | |
| 0mm5kg | ||||
| 性能及规格 | ||||
| 型号 | MQ0529 | MQS406 | MQ406E | MQ61 |
| 外型尺寸mm | 29.5*12.2*11 | 27*17*12 | 27*17*12 | φ39.5*61 |
| 工作电压 | 5VDC | 12VDC | 12VDC | 24VDC |
| 初吸力 | 2.5mm20g | 5mm130 | 5mm130g | 10mm4.5kg |
| 终吸力 | 0mm300g | 0mm1300g | 0mm1300g | 0mm8kg |
| 0.25A | 0.4A | 0.4A | 1.8A | |
| 性能及规格 | ||||
| 型号 | MQ0936电磁铁 | MQ0419脱扣器电磁铁 | MQSR01推拉型 | MQ1452脱扣电磁铁 |
| 外型尺寸mm | Ø23.5*36 | 19.2*12.3*9.5 | 49.5*47.5*43.5 | 28*31*52 |
| 工作电压 | 12V24V | 55VDC | 12VDC | 220VDC |
| 初吸力 | 5mm100g | 5mm=15g | 10mm2.1kg | 15mm40N |
| 终吸力 | 0mm5kg | 0mm5kg通电率25% | 0mm50N | |
| 性能及规格 | ||||
| 型号 | MQ1041 | MQ3070双向电磁铁 | MQ401P | MQ33P内置弹簧 |
| 外型尺寸mm | 41*20*25 | Ø30*73 | 31.8*26*20 | 33*21*17 |
| 工作电压 | 24VDC | 12VDC | 12V,24VDC | 12V,24VDC |
| 初吸力 | 3mm1.2kg | 6mm500g双向工作 | 5mm200g | 3mm70g |
| 终吸力 | 0mm4.5kg | 2kg | 0mm2500g | 0mm200g |
| 性能及规格 | ||||
| 型号 | MQ401B | MQ2071 | MQ3071 | MQRM20 |
| 外型尺寸mm | 32*26*20 | φ20*71 | φ30*71 | φ20*48.8 |
| 工作电压 | 12V,24V | 24V, 180V | 24V 220V | 24V |
| 初吸力 | 3mm200g | 10mm30g 10mm1.5kg | 10mm45g 10mm3.85kg | 2.7mm1.1kg |
| 终吸力 | 0mm5kg | |||
| 性能及规格 |  |
 |
||
| 型号 | MQ1054B | MQ405B | MQ1436 | MQ1435电磁脱扣器 |
| 外型尺寸mm | 54*31*28 | 42*34*26 | 51*44*36 | 50.5*44*35 |
| 工作电压 | 24V,110V,220VDC | 24VDC | 12V,14VDC | 48V，110V，220V |
| 初吸力 | 15mm1kg | 0.8A10mm350g1.2A1KG | 15mm180g | |
| 终吸力 | 0mm5kg | 0mm3.5kg | 0mm3kg |

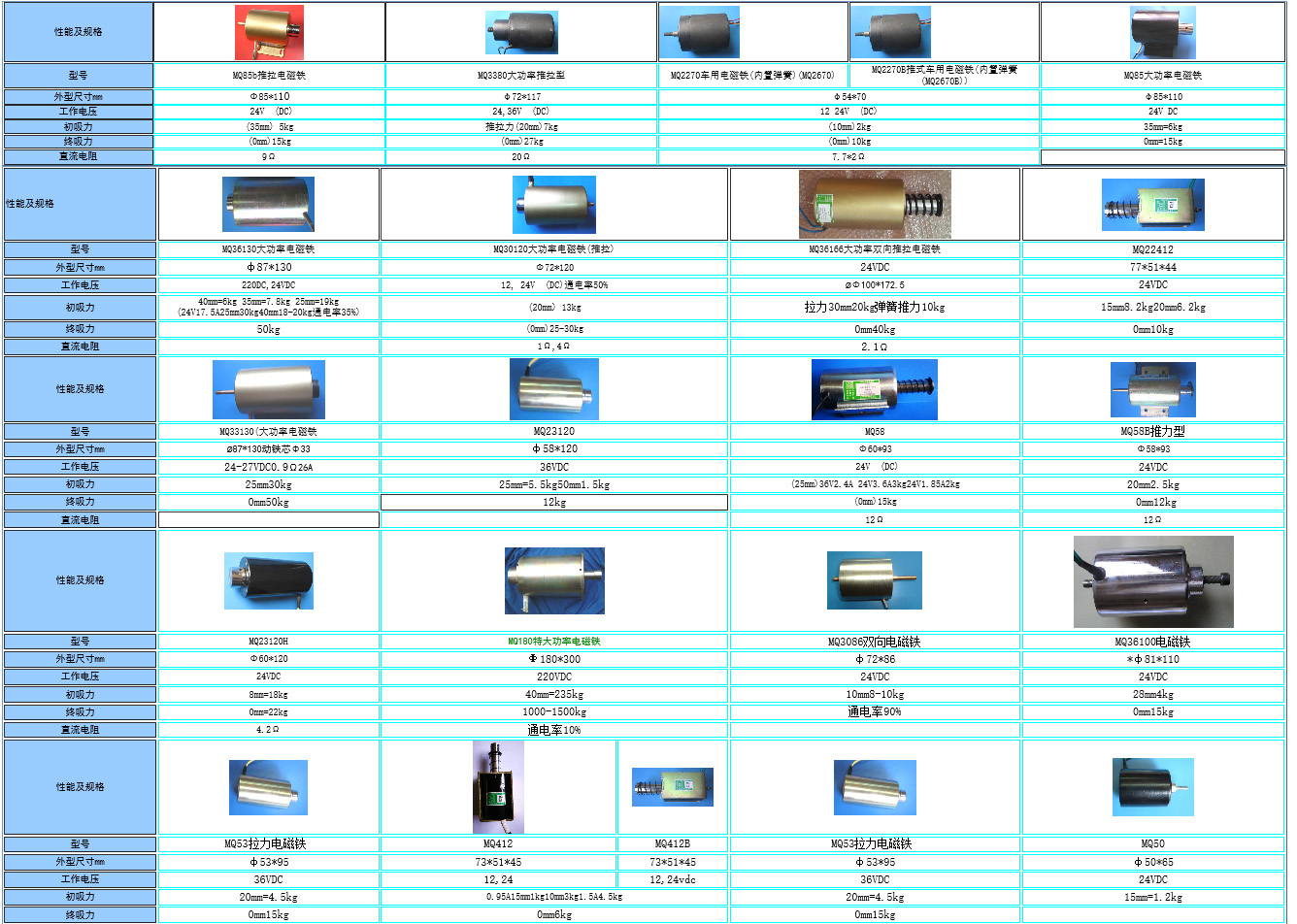

| 性能及规格 |
|
|
|
|
|
| 型号 | MQ85b推拉电磁铁 | MQ3380大功率推拉型 | MQ2270车用电磁铁(内置弹簧)(MQ2670) | MQ2270B推式车用电磁铁(内置弹簧(MQ2670B)) | MQ85大功率电磁铁 |
| 外型尺寸mm | Φ85*110 | φ72*117 | φ54*70 | φ85*110 | |
| 工作电压 | 24V (DC) | 24,36V (DC) | 12 24V (DC) | 24V DC | |
| 初吸力 | (35mm) 5kg | 推拉力(20mm)7kg | (10mm)2kg | 35mm=6kg | |
| 终吸力 | (0mm)15kg | (0mm)27kg | (0mm)10kg | 0mm=15kg | |
|
直流电阻 |
9Ω | 20Ω | 7.7*2Ω | ||
| 性能及规格 |
|
|
|
|
|
| 型号 | MQ36130大功率电磁铁 |
MQ30120大功率电磁铁 (推拉) |
MQ36166大功率双向推拉电磁铁 | MQ22412 | |
| 外型尺寸mm | φ87*130 | Φ72*120 | 24VDC | 77*51*44 | |
| 工作电压 | 220DC,24VDC |
12, 24V (DC) 通电率50% |
ØΦ100*172.5 | 24VDC | |
| 初吸力 |
40mm=6kg 35mm=7.8kg 25mm=19kg(24V17.5A 25mm30kg 40mm18-20kg通电率35%) |
(20mm) 13kg | 拉力30mm20kg弹簧推力10kg | 15mm8.2kg20mm6.2kg | |
| 终吸力 | 50kg | (0mm)25-30kg | 0mm40kg | 0mm10kg | |
| 直流电阻 | 1Ω,4Ω | 2.1Ω | |||
| 性能及规格 | |||||
| 型号 | MQ33130(大功率电磁铁 | MQ23120 | MQ58 | MQ58B推力型 | |
| 外型尺寸mm | Ø87*130动铁芯Φ33 | φ58*120 | Φ60*93 | Φ58*93 | |
| 工作电压 | 24-27VDC0.9Ω26A | 36VDC | 24V (DC) | 24VDC | |
| 初吸力 | 25mm30kg | 25mm=5.5kg50mm1.5kg | (25mm)36V2.4A 24V3.6A3kg24V1.85A2kg | 20mm2.5kg | |
| 终吸力 | 0mm50kg | 12kg | (0mm)15kg | 0mm12kg | |
| 直流电阻 | 12Ω | 12Ω | |||
| 性能及规格 | |||||
| 型号 | MQ23120H | MQ180特大功率电磁铁 | MQ3086双向电磁铁 | MQ36100电磁铁 | |
| 外型尺寸mm | Φ60*120 | Φ180*300 | φ72*86 | *φ81*110 | |
| 工作电压 | 24VDC | 220VDC | 24VDC | 24VDC | |
| 初吸力 | 8mm=18kg | 40mm=235kg | 10mm8-10kg | 28mm4kg | |
| 终吸力 | 0mm=22kg | 1000-1500kg | 通电率90% | 0mm15kg | |
| 直流电阻 | 4.2Ω | 通电率10% | |||
| 性能及规格 | |||||
| 型号 | MQ53拉力电磁铁 | MQ412 | MQ412B | MQ53拉力电磁铁 | MQ50 |
| 外型尺寸mm | φ53*95 | 73*51*45 | 73*51*45 | φ53*95 | φ50*65 |
| 工作电压 | 36VDC | 12,24 | 12,24vdc | 36VDC | 24VDC |
| 初吸力 | 20mm=4.5kg |
0.95A15mm1kg10mm3kg 1.5A4.5kg |
20mm=4.5kg | 15mm=1.2kg | |
| 终吸力 | 0mm15kg | 0mm6kg | 0mm15kg | ||
| 直流电阻 | |||||
| 性能及规格 | |||||
| 型号 | MQ2256车用电磁铁 | MQ5850 | MQ61拉力型 | MQ411A | |
| 外型尺寸mm | φ53*56 | φ58*50 | Φ40*91 | 80*38*48 | |
| 工作电压 | 24VDC | 12VDC1.6A | 24V DC | 24V,33.6V | |
| 初吸力 | 15mm=2.7kg | 12mm=1.5kg | 10mm3Kg | (8-10mm)2.5-3.97kg | |
| 终吸力 | 0mm8kg | (0mm)10.5kg | |||
| 直流电阻 | 20Ω,25Ω | ||||
| 性能及规格 | |||||
| 型号 | MQ70290大功率电磁铁 | MQ30120J | MQ3055 | MQ2258 | |
| 外型尺寸mm | Φ150*294 | Φ72*120 | Φ55*127 | Φ58*93 | |
| 工作电压 | 24V,36VDV | 12V(12A),24V(6.6A) | 24VDC2.35A | 24VDC | |
| 初吸力 | 100mm25kg | 20mm13-15kg通电率50% | 14mm3kg | 24V1.2A25mm=3kg20mm3.4kg | |
| 终吸力 | 0mm80kg | 0mm25-30kg | 0mm18kg | 0mm12kg | |
| 直流电阻 | 20Ω | ||||
| 性能及规格 | |||||
| 型号 | MQ50120B | MQ2258S | MQ2258Z | MQ80120 | |
| 外型尺寸mm | Φ５０*120 | Φ５8*94 | Φ５8*94 | Φ81.5*120 | |
| 工作电压 | ２４ＶＤＣ | ２４ＶＤＣ2.5A通电率56% | ２４ＶＤＣ1.2A通电率79% | 24VDC5.6A通电率60% | |
| 初吸力 | ２５mm2kg20mm3.1kg | 20mm5.5kg25mm3.8kg | 20mm3-3.4kg | 20mm13kg | |
| 终吸力 | 0mm12kg | 0mm14kg | 0mm12kg | 0mm30kg | |
| 直流电阻 | 13Ω | 9.5Ω | 20Ω | 4.2Ω | |
| 性能及规格 |
|
|
|
|
| 型号 | MQS401锁柜用 | MQ1670锁用电磁铁 | MQS1670DL锁用电磁铁 | MQS405PB(s1670pb)锁用电磁铁 |
| 外型尺寸mm | 39.5*26*20 | 70*26*39 | 70*40*26 | 60*40*26 |
| 工作电压 | 9V 12V (DC) | 12VDC | 12VDC | 24VDC |
| 初吸力 | (3mm) 150g | 15mm200g | 12mm=1kg | 12mm=200 |
| 终吸力 | (0mm)1500g | 0mmm2kg | ||
|
直流电阻 |
28Ω | 通电率30% |
|
|
|
|
|
|
| 型号 | MQS1670ZB(s405)锁用电磁铁 | MQ1042锁用电磁铁 | MQS21W锁用电磁铁 | MQ0419脱扣器电磁铁 |
| 外型尺寸mm | 70*40*26 | 80*34*42 | 33*21*17 | 19.2*12.3*9.5 |
| 工作电压 | 12VDC | 24VDC | 9,12,24 | 55VDC |
| 初吸力 | 12mm=200g | 10mm700g | 5mm150g | 5mm=15g |
| 终吸力 | 1500g | 500g | ||
| 直流电阻 |
|
|
|
|
|
|
| 型号 | MQ0522推力电磁铁 | MQS21锁用电磁铁 | MQS422锁用电磁铁 | MQS1670锁用电磁铁 |
| 外型尺寸mm | 22*15*10 | 33*21*15 | 45*32*22 | 70X26X34 |
| 工作电压 | 12,18,24VDC | 5V,6,9,12,24 DC | 6V DC | 12、24 |
| 初吸力 | 5mm50g | 5mm=200g | 4mm=200 | 8mm=200~700g |
| 终吸力 | 0mm1000g | 0mm1.5kg | 0mm=2000~3000g | |
| 直流电阻 | ||||
| 性能及规格 | ||||
| 型号 | MX36吸力型 | MQ408邮政锁用 | MQS2256锁用电磁铁 | MQ422推力型 |
| 外型尺寸mm | 45*30*23 | Ø13*23 | Ø53*56 | 22*15*10 |
| 工作电压 | 12V DC | 24V(DC) | 24VDC1.6A | 36V DC |
| 初吸力 | 5mm=500g | (3mm)50g | 15mm2.2kg | 5mm=140g |
| 终吸力 | 0mm5000g | 0mm)600g | 0mm8kg | 0mm=300
|
| 32.2Ω | ||||
| 性能及规格 | ||||
| 型号 | DM4117车用电磁开关 | MQC0428锁用插肖磁保持电磁铁 | MQ1130I汽车锁电磁铁 | MQS2256电动大客车锁用电磁铁 |
| 外型尺寸mm | φ35*52 | φ4*28 | 汽车稳态电磁铁 | Φ77Φ54*117 |
| 工作电压 | 12V DC | 12V DC | 12VDC | 24VDC |
| 初吸力 | 5mm=140g | 动作行程4mm | 动作行程4mm350g | 15mm2.5kg |
| 终吸力 | 0mm=1000g | 0mm=500g断电后200-300g | 0mm2.5kg | 0mm6kg |
| 性能及规格 | ||||
| 型号 | MQS1652锁用电磁铁 | MQS409 | ||
| 外型尺寸mm | Φ65Φ35*83 | 54*21*26 | ||
| 工作电压 | 24VDC | 12VDC0.75A | ||
| 初吸力 | 10mm2.2kg | 7mm400g | ||
| 终吸力 | 0mm5kg | 0mm3.2kg |
| 性能及规格 |
|
|
|
|
|
|
|
| 型号 | MQX1625小型吸盘 | MQ1024电磁吸盘 | MQX3025电磁吸盘 | MQRF21电磁铁 | MQX30电磁吸盘 | MQX3537 | MQX40电磁吸盘 |
| 外型尺寸mm | φ16*25 | φ20*24 | φ30*25 | 25*18*18.8 | φ30*41 | φ35*37 | φ40*41(32) |
| 工作电压 | 24 | 12,24 | 12,24 | 12 | 24V DC | 24V DC | 24V DC |
| 初吸力 | 1mm1kg | 1.5mm1kg | 1.5mm2kg | ||||
| 终吸力 | 4kg | 5.5kg | 10kg | 0.6kg | 0mm12kg | 0mm15kg | 0mm20kg |
|
直流电阻 |
230Ω | 7 |
|
|
|
|
|
|
|
|
| 型号 | MQX4050两头磁极 | MQX60s刹车电磁铁 | MQX60电磁铁吸盘 | MQX8050电磁吸盘 | MX8050电磁 吸盘 | MQX5027电磁吸盘 |
| 外型尺寸mm | Ø40*50 | φ60*38 | φ60*38 | Ø80*50 | Φ80*50 | Ø50*27 |
| 工作电压 | 24V(DC) | 24V DC | 24V DC | 24V(DC) | 24VDC1.2A | 24VDC0.5A |
| 初吸力 | (1.5mm)800g | 1.5mm3kg | 1.5mm3kg | (1mm)1.5kg | 1.5mm2kg | |
| 终吸力 | (0mm)7kg | 0mm55kg | 0mm55kg | (0mm)60kg | 0mm100kg | 50kg |
| 直流电阻 | 38Ω通电率69% | 0.25A通电率90% | 0.25A通电率90% | 50Ω通电率100% | 通电率74％ | 通电率48% |
|
|
|
|
|
|
| 型号 | mqx196电磁吸盘 | MQX5040 | MQV200V型电磁铁 | MQX115电磁吸盘 |
| 外型尺寸mm | φ196*30 | 24V | 24VDC | 115*115*35 |
| 工作电压 | 12 V (DC) | 100*60*40 | 100*45*60 | 12 24V |
| 初吸力 | (1mm)0.5kg | (1mm)1kg | 1mm=1.5kg~2.5kg | |
| 终吸力 | (0mm)20kg | (0mm)45kg | 45kg | 0mm30kg |
| 直流电阻 | 7Ω | 48Ω | 24Ω | 55Ω |
| 性能及规格 | ||||
| 型号 | MQX9050电磁吸盘 | MQX9025电磁吸盘 | MQX8046电磁吸盘 | MX60B |
| 外型尺寸mm | Ø90*50 | Ø90*25Ø110 | Ø80*46 | Φ60x23 |
| 工作电压 | 24VDC | 24VDC | 24VDC | 12V,24V DC |
| 初吸力 | (2mm)1.5kg | |||
| 终吸力 | 80-100kg | 30-45kg | 80-100kg | 0mm=25kg |
| 通电率100% | 通电率25% | 通电率60% | 通电率25% | |
| 性能及规格 | ||||
| 型号 | MQX200电磁吸盘 | MQX300电磁吸盘 | MQX80刹车电磁铁 | MQX120电磁吸盘 |
| 外型尺寸mm | Φ168X80 | Ø300*55 | 80*55*30 | Φ120*60*M16 |
| 工作电压 | 24 | 24VDC6.8A | 12V DC | 24V DC3.2A |
| 初吸力 | 3mm=30kg | 3mm40kg | 1.5mm10kg | 3mm25kg5mm18kg |
| 终吸力 | 0mm=200~250kg | 0mm300kg | 0mm60k通电率27& | 0mm200kg通电率70% |
| 性能及规格 | ||||
| 型号 | MX500大功率电磁吸盘 | MX7258磁力台 | MQX20300电磁吸盘 | MX100电磁吸盘 |
| 外型尺寸mm | 450*150*70 | 720*580*54 | 300*65*25 | 100*60*40 |
| 工作电压 | 24VDC | 36-110VDC | 24VDC | 24VDC |
| 初吸力 | 5mm=50kg | 等离子彩管喷膜用 | 0mm25kg | |
| 终吸力 | 0mm=500kg | 通电率100% | 0mm50kg | |
| 性能及规格 | ||||
| 型号 | MQ6038电磁吸盘 | MQX40150电磁吸盘 | MQ60150电磁吸盘 | MQX10080电磁吸盘 |
| 外型尺寸mm | 100*35*38 | 150*40*45 | 150*60*45 | 100*80*38 |
| 工作电压 | 24VDC | 24V (DC) | 24V | 24V(DC) |
| 初吸力 | (1mm) 1kg | (1mm)1kg | 1mm1.5kg | |
| 终吸力 | 0mm45kg | (0mm)50kg | (0mm)50kg | 0mm50kg |
| 40Ω | 40Ω | 50Ω | ||
| 性能及规格 | ||||
| 型号 | MQ6888电磁铁 | MQ4590电磁铁 | MQX60Z电磁吸盘 | MQY-90A电磁吸盘 |
| 外型尺寸mm | φ88*23 | 90*45 | Φ60*65 | Ø90*50 |
| 工作电压 | 24V DC | 200V DC | 24V (DC)65Ω | DC220V |
| 初吸力 | 1.5mm=5kg | 2.5mm=2.5Kg | (2mm) 3kg | (3mm)5kg |
| 终吸力 | 0mm=35kg | 0mm50kg | (0mm)55kg | 16kg |
| 通电率25% | 通电率50% | 通电率100% | 通电率50% | |
| 性能及规格 | ||||
| 型号 | MQ3585电磁铁 | MQY70 | MQX60电磁吸盘 | MQY30电磁吸盘 |
| 外型尺寸mm | Φ85*30 | Ø70X70 | Φ60*35 | φ30*41 |
| 工作电压 | 24V (DC) | 24V.220 DC |
12V 24VDC |
24V DC |
| 初吸力 | (2.5mm)5kg | 3mm=5kg | 1.5mm=2Kg | 1.5mm1kg |
| 终吸力 | (0mm)65kg | 0mm=55kg | 0mm50-55kg | 0mm15kg |
| 10.5Ω | 1.1A | |||
| 性能及规格 | ||||
| 型号 | MXF50电磁铁 | MQX10038 | MQX60150 | MQX45150 |
| 外型尺寸mm | 60*60*50 | 100*35*38 | 150*40*60 | 45*150*50 |
| 工作电压 | 24VDC | 24VDC | 24VDC | 24VDC |
| 初吸力 | 0mm=40kg | |||
| 终吸力 | 0mm=40kg | 0mm30kg | 45kg | 40kg |
| 0.34A | 0.6A | 0.5A | ||
| 性能及规格 | ||||
| 型号 | MQX500S大功率吸盘 | MQV6060 | MQX80168 | MX80电磁铁 |
| 外型尺寸mm | 360*236 | 60*60*60 | Φ168*50 | Φ80*38*M16 |
| 工作电压 | 24V20A,30V,36V | 24VDC | 24VDC | 24VDC |
| 初吸力 | 20mm48kg | 2.5mm12kg | ||
| 终吸力 | 0mm600kg | 0mm50kg | 200-250kg | 0mm80kg |
| 通电率５０％ | ||||
| 性能及规格 | ||||
| 型号 | MQX27电磁吸盘 | MQX10050 | MQX50140 | MQX80300 |
| 外型尺寸mm | Φ27*82 | Φ100*50 | 140*50*40 | 300*80*25 |
| 工作电压 | 24V DC | 24VDC | 24VDC | |
| 初吸力 | 1.5mm5kg | 4mm10kg | 2mm2kg | 2mm20kg |
| 终吸力 | 0mm15kg | 120kg通电率90% | 0mm50kg | 0mm200kg |
